วิธีเลือกมอเตอร์เกียร์ทดรอบให้ตรงงาน คำนวณรอบเป็นอัตราทด ดูแรงบิดเลือกกำลัง เลือกเพลา และแบบแนวนอน/แนวตั้ง (SGM 28 รุ่น)

หลายคนเริ่มหามอเตอร์เกียร์จากคำถามเดียวคือ "ต้องกี่ kW" แต่พอได้ของมาจริง สายพานกลับวิ่งเร็วเกินไป ใบกวนหมุนช้าเกินไป หรือมอเตอร์ร้อนเพราะแรงบิดไม่พอ สาเหตุคือการเลือกมอเตอร์เกียร์ทดรอบต้องดูพร้อมกันอย่างน้อย 4 เรื่อง ได้แก่ รอบที่เพลาออก แรงบิดที่งานต้องการ ขนาดเพลา และแบบติดตั้ง ไม่ใช่ดูกำลังอย่างเดียว

บทความนี้จะพาคำนวณทีละขั้นแบบที่ช่างและผู้สร้างเครื่องจักรใช้จริง แล้วพาไปเลือกรุ่นใน มอเตอร์เกียร์ทดรอบ 3 เฟส SGM 0.1–3.7 kW (รหัส 35776–35803) ที่มีทั้งหมด 28 รุ่น ตั้งแต่ 0.1 ถึง 3.7 kW ทั้งแบบแนวนอนขาตั้งและแนวตั้งหน้าแปลน

มอเตอร์เกียร์ทดรอบทำงานอย่างไร

มอเตอร์ไฟฟ้า 3 เฟส 4 โพลหมุนที่รอบประมาณ 1,400 รอบ/นาที ซึ่งเร็วเกินไปสำหรับงานขับสายพานหรือใบกวนส่วนใหญ่ ชุดเกียร์ทดรอบที่ติดมากับมอเตอร์จะลดรอบลงตามอัตราทด เช่น อัตราทด 1:10 แปลว่ามอเตอร์หมุน 10 รอบ เพลาออกหมุน 1 รอบ ผลที่ได้คือรอบต่ำลงและแรงบิดที่เพลาออกสูงขึ้นในตัวเดียว ไม่ต้องหาเกียร์บ็อกซ์และคัปปลิ้งมาต่อแยก

ขั้นที่ 1: รอบที่ต้องการ → อัตราทด

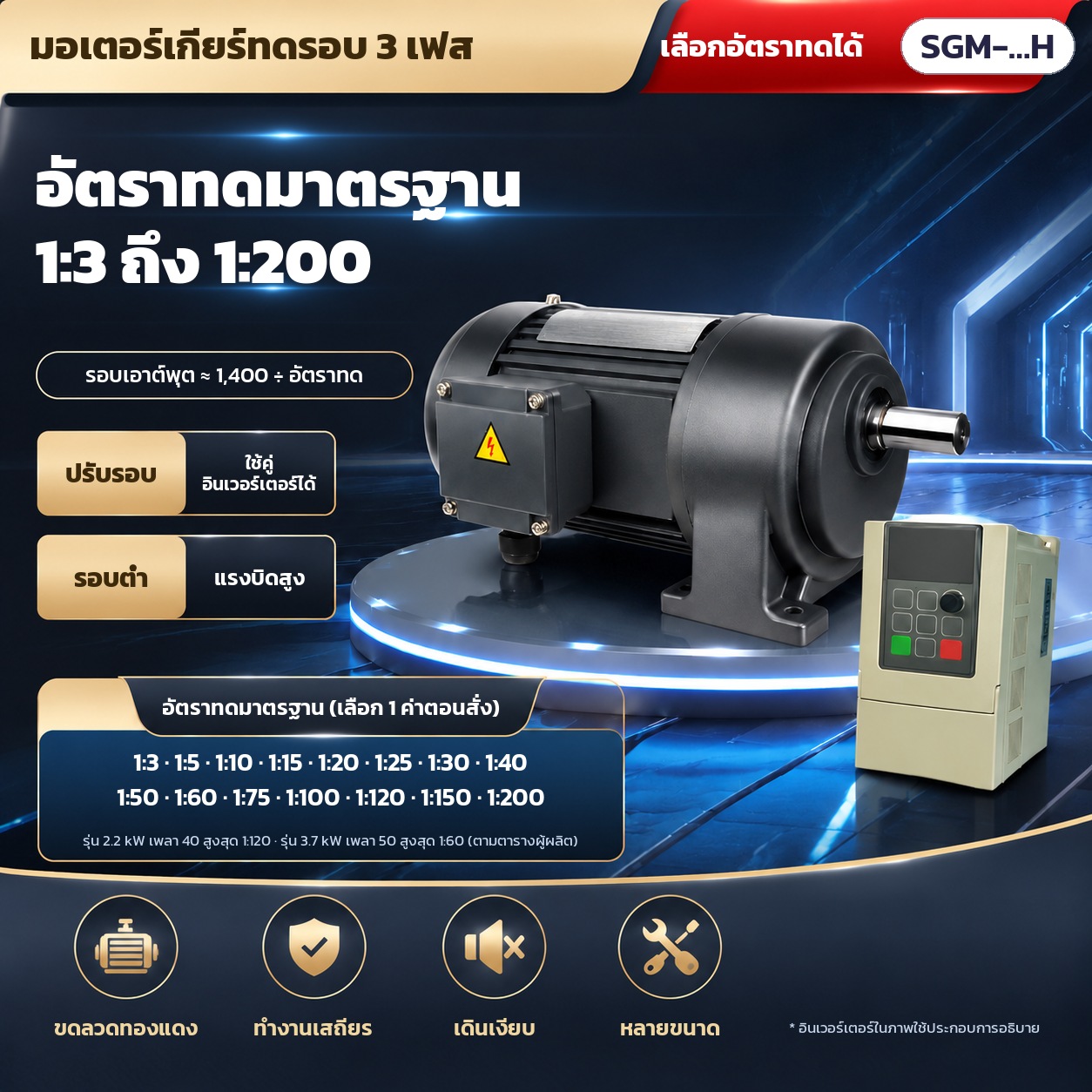

สูตรที่ใช้คือ รอบเอาต์พุต ≈ 1,400 ÷ อัตราทด หรือกลับด้านคือ อัตราทด ≈ 1,400 ÷ รอบที่ต้องการ แล้วเลือกอัตราทดมาตรฐานที่ใกล้ที่สุด ตารางนี้คือรอบโดยประมาณของอัตราทดที่เลือกได้ทั้ง 15 ระดับ (ไฟ 50 Hz):

ถ้าเป็นสายพาน ให้เริ่มจากความเร็วสายพานที่ต้องการ แล้วหารด้วยเส้นรอบวงของลูกกลิ้งขับ จะได้รอบที่ลูกกลิ้งต้องหมุน ถ้ามีเฟืองโซ่หรือพูลเลย์ทดรอบเพิ่มอีกชั้น ให้นำอัตราทดของชุดนั้นมาคิดรวมด้วย ส่วนงานกวน ให้ดูจากรอบที่ใบกวนเดิมหรือสูตรผลิตต้องการ

ข้อดีของการต่อคู่อินเวอร์เตอร์คือปรับรอบละเอียดรอบ ๆ ค่าที่เลือกไว้ได้ แต่ควรเลือกอัตราทดให้ใกล้รอบใช้งานจริงตั้งแต่แรก เพราะอัตราทดกำหนดจากชุดเกียร์ในตัว ต้องแจ้งตอนสั่งซื้อ

ขั้นที่ 2: แรงบิดที่งานต้องการ → กำลัง kW

อัตราทดยิ่งสูง แรงบิดที่เพลาออกยิ่งมาก แต่กำลังของมอเตอร์ไม่ได้เพิ่มตาม ถ้าต้องการแรงบิดมากขึ้นที่รอบเท่าเดิม ต้องขยับขึ้นไปใช้รุ่นกำลังสูงขึ้น ตารางนี้เทียบแรงบิดเอาต์พุตเป็น กก.·ม. (kgf·m) ที่อัตราทดเดียวกัน (ไฟ 50 Hz ตามตารางผู้ผลิต) ให้เห็นว่าแต่ละขนาดต่างกันแค่ไหน:

วิธีใช้ตาราง: หาแรงบิดที่งานต้องการ (จากน้ำหนักโหลด รัศมีลูกกลิ้งหรือใบกวน และแรงเสียดทาน) แล้วเลือกรุ่นที่แรงบิดในตารางสูงกว่าที่คำนวณได้พอสมควร โดยเฉพาะงานที่สตาร์ต-หยุดบ่อย มีโหลดกระแทก หรือของหนืดมาก ส่วนรุ่นขนาดใหญ่มีอัตราทดสูงสุดจำกัดตามรุ่น เช่น 2.2 kW เพลา 40 ได้ถึง 1:120 และ 3.7 kW เพลา 50 ได้ถึง 1:60 ตารางแรงบิดครบทุกอัตราทดของแต่ละขนาดอยู่ในรูปสินค้าและคู่มือ

ขั้นที่ 3: ขนาดเพลา

หลายกำลังมีเพลาให้เลือก 2 ขนาด เช่น 0.2 kW มีเพลา 18 และ 22 มม. · 0.4 kW มีเพลา 22 และ 28 มม. · 0.75 kW มีเพลา 28 และ 32 มม. · 1.5 kW และ 2.2 kW มีเพลา 32 และ 40 มม. · 3.7 kW มีเพลา 40 และ 50 มม. ให้เลือกขนาดเพลาตามรูเฟืองโซ่ พูลเลย์ หรือคัปปลิ้งที่จะสวม เพลาเป็นเพลาอัลลอยมีร่องลิ่ม ถ้ากำลังเครื่องเดิมใช้เพลาขนาดหนึ่งอยู่แล้ว การเลือกให้ตรงขนาดเดิมจะไม่ต้องเปลี่ยนชิ้นส่วนที่สวมเพลา

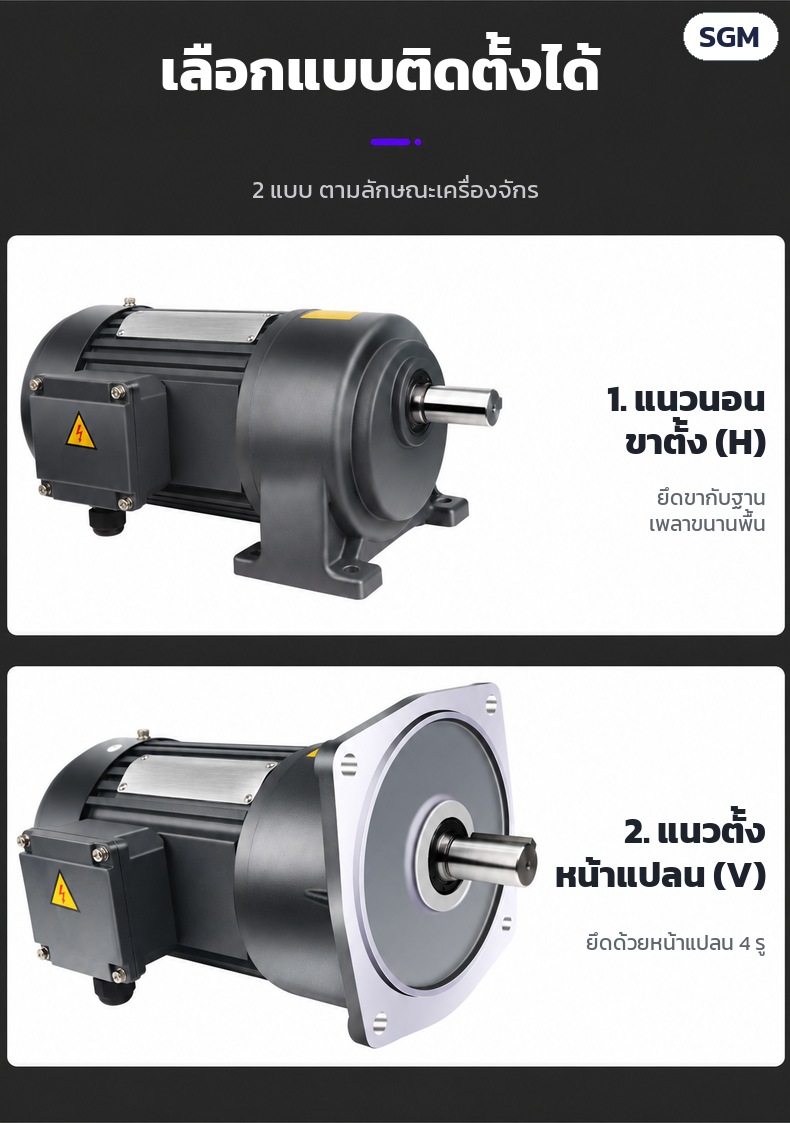

ขั้นที่ 4: แนวนอนขาตั้ง (H) หรือ แนวตั้งหน้าแปลน (V)

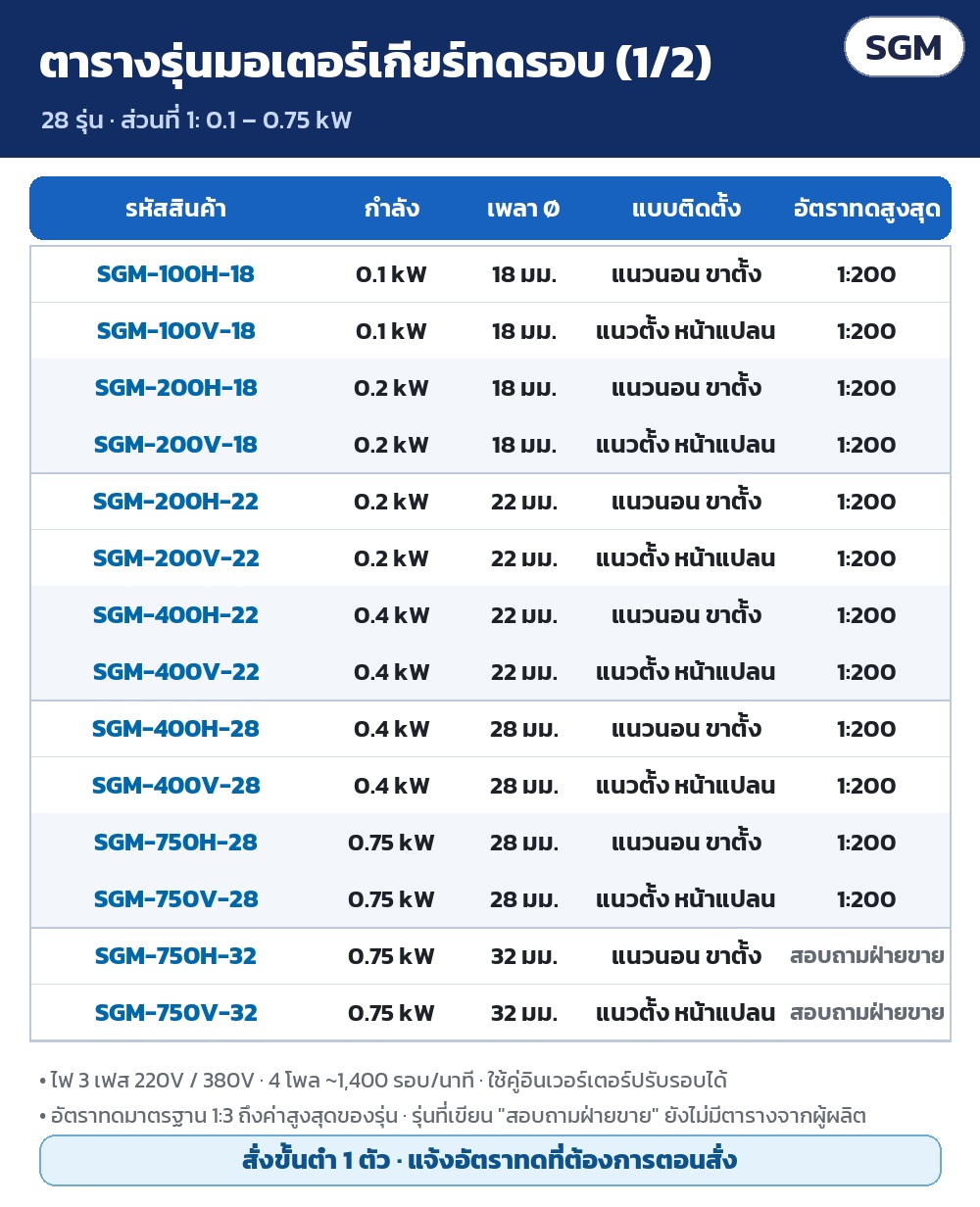

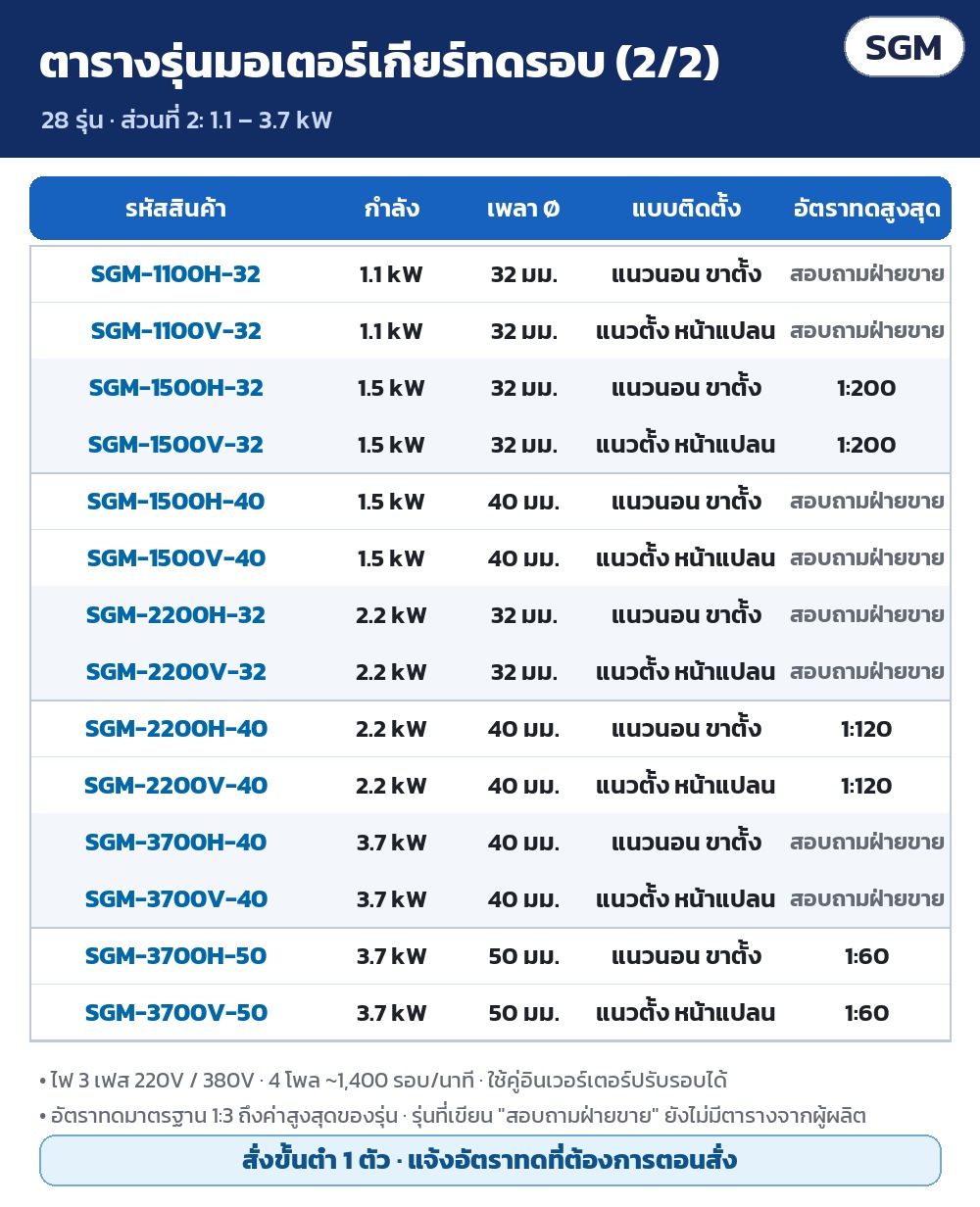

จัดกลุ่ม 28 รุ่นตามกำลัง

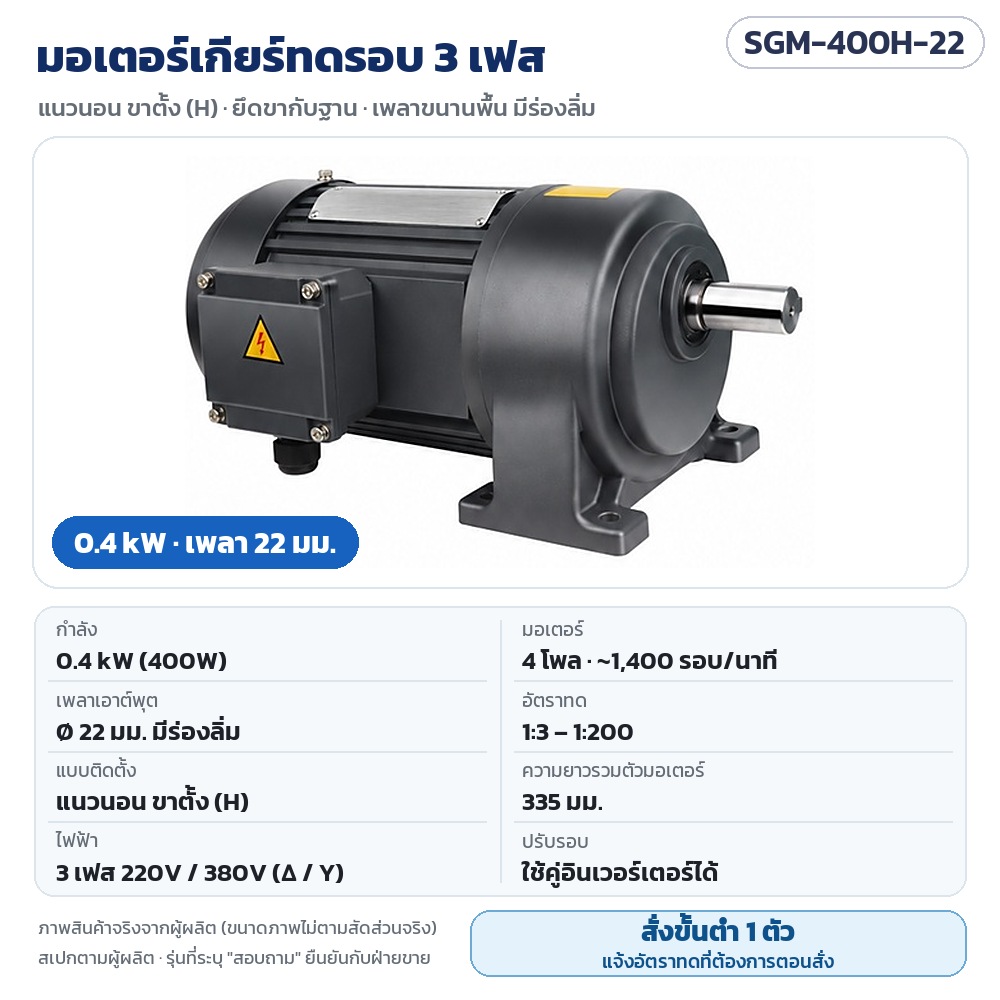

รหัสอ่านง่าย: SGM-กำลังวัตต์ แบบติดตั้ง-ขนาดเพลา เช่น SGM-400H-22 คือ 0.4 kW แนวนอน เพลา 22 มม. ทุกขนาดมีทั้งแบบ H และ V

ขนาดเล็ก 0.1–0.2 kW (สายพานเล็ก เครื่องบรรจุ โต๊ะหมุน)

• SGM-100H-18 / SGM-100V-18 — 0.1 kW เพลา 18 มม. · อัตราทด 1:3–1:200
• SGM-200H-18 / SGM-200V-18 — 0.2 kW เพลา 18 มม. · อัตราทด 1:3–1:200
• SGM-200H-22 / SGM-200V-22 — 0.2 kW เพลา 22 มม. · อัตราทด 1:3–1:200

ขนาดกลาง 0.4–0.75 kW (สายพานทั่วไป ไลน์บรรจุ ใบกวนรอบต่ำ)

• SGM-400H-22 / SGM-400V-22 — 0.4 kW เพลา 22 มม. · อัตราทด 1:3–1:200
• SGM-400H-28 / SGM-400V-28 — 0.4 kW เพลา 28 มม. · อัตราทด 1:3–1:200
• SGM-750H-28 / SGM-750V-28 — 0.75 kW เพลา 28 มม. · อัตราทด 1:3–1:200
• SGM-750H-32 / SGM-750V-32 — 0.75 kW เพลา 32 มม. · อัตราทด สอบถามฝ่ายขาย

ขนาดใหญ่ 1.1–1.5 kW (สายพาน/ลูกกลิ้งโหลดมาก ถังผสม)

• SGM-1100H-32 / SGM-1100V-32 — 1.1 kW เพลา 32 มม. · อัตราทด สอบถามฝ่ายขาย
• SGM-1500H-32 / SGM-1500V-32 — 1.5 kW เพลา 32 มม. · อัตราทด 1:3–1:200
• SGM-1500H-40 / SGM-1500V-40 — 1.5 kW เพลา 40 มม. · อัตราทด สอบถามฝ่ายขาย

ขนาดใหญ่พิเศษ 2.2–3.7 kW (งานแรงบิดสูง ถังผสมขนาดใหญ่)

• SGM-2200H-32 / SGM-2200V-32 — 2.2 kW เพลา 32 มม. · อัตราทด สอบถามฝ่ายขาย
• SGM-2200H-40 / SGM-2200V-40 — 2.2 kW เพลา 40 มม. · อัตราทด 1:3–1:120
• SGM-3700H-40 / SGM-3700V-40 — 3.7 kW เพลา 40 มม. · อัตราทด สอบถามฝ่ายขาย
• SGM-3700H-50 / SGM-3700V-50 — 3.7 kW เพลา 50 มม. · อัตราทด 1:3–1:60

ตัวอย่างการเลือก 2 กรณี

กรณีที่ 1: สายพานลำเลียงขวด

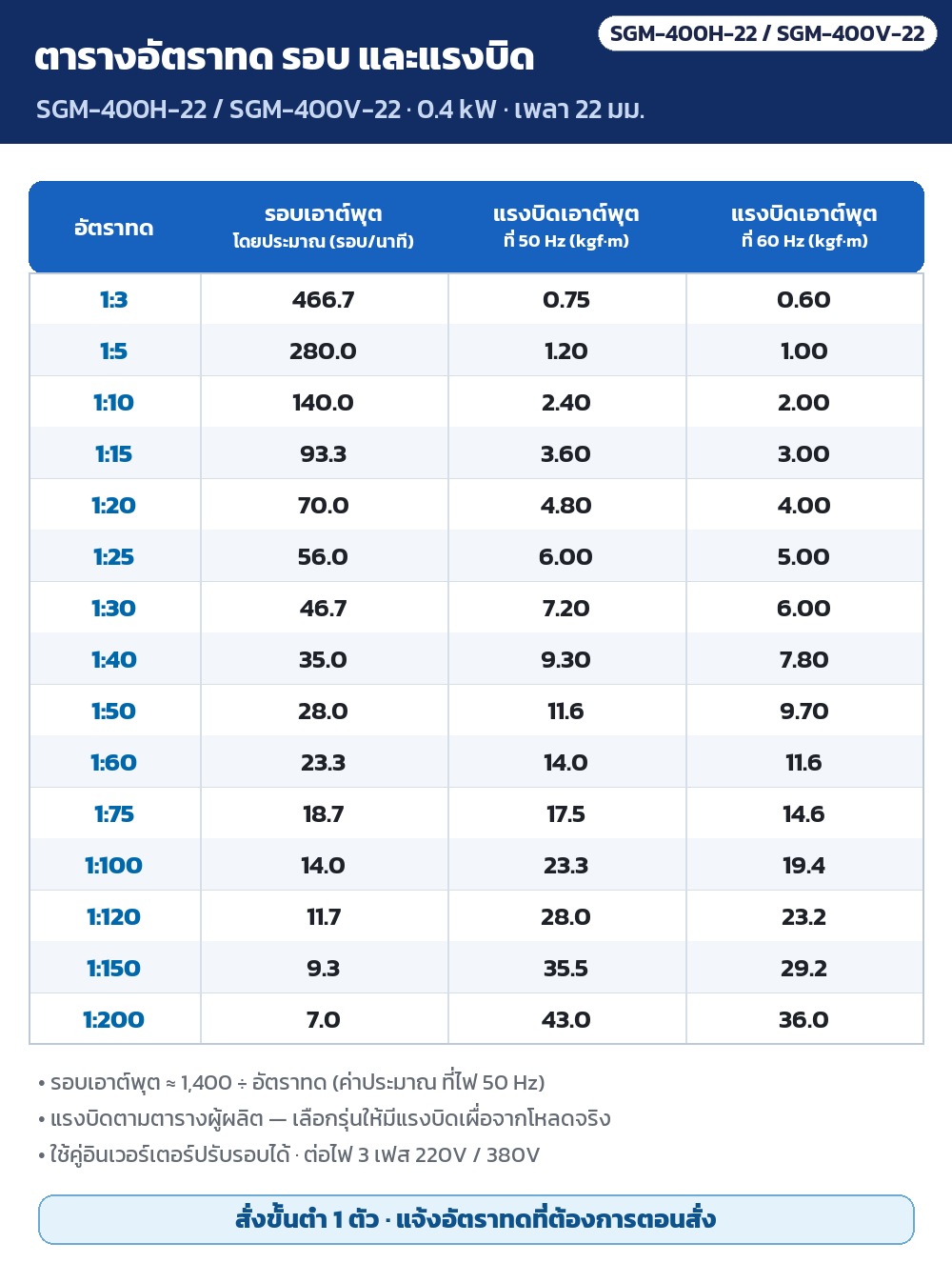

สมมติลูกกลิ้งขับต้องหมุนราว 35 รอบ/นาที → 1,400 ÷ 35 = 40 จึงใช้อัตราทด 1:40 ดูตารางของ 0.4 kW เพลา 22 มม. ที่ 1:40 ได้แรงบิดราว 9.3 กก.·ม. ถ้าพอกับโหลดก็เลือก SGM-400H-22 0.4 kW เพลา 22 มม. แนวนอน ขาตั้ง ถ้าสายพานยาวหรือของหนักกว่านั้น ขยับไป 0.75 kW ที่ 1:40 ได้ราว 17.5 กก.·ม.

กรณีที่ 2: ใบกวนบนฝาถังผสม

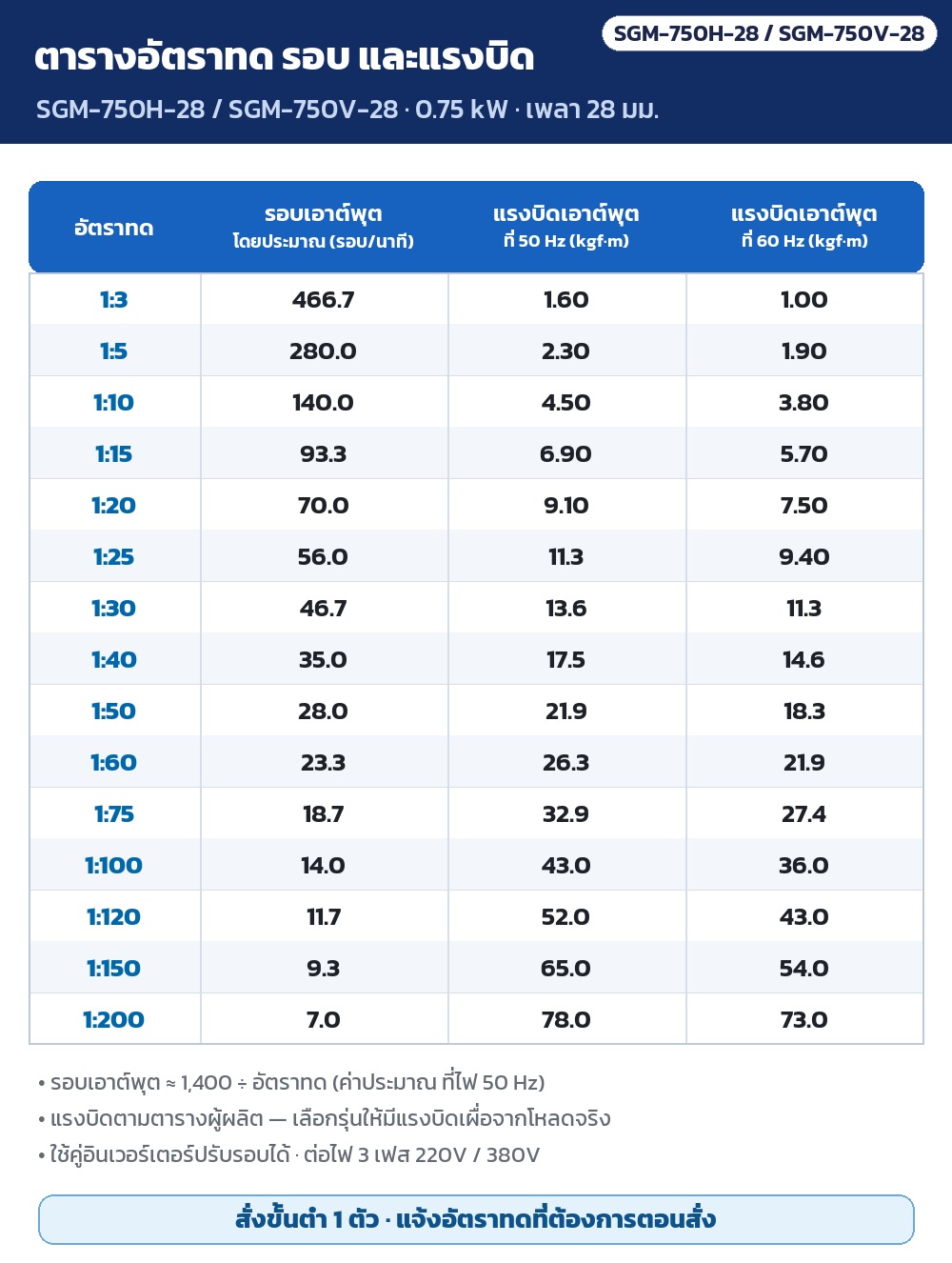

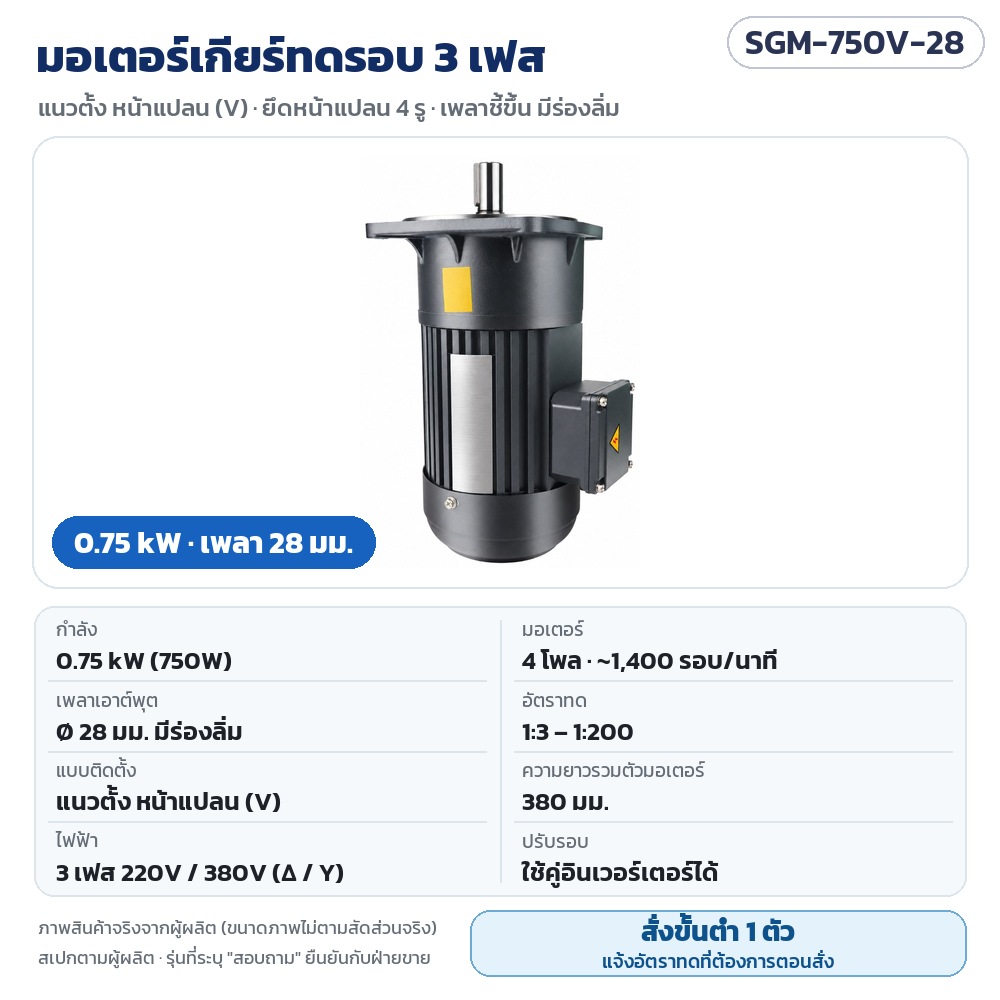

ใบกวนต้องการราว 28 รอบ/นาที → อัตราทด 1:50 งานกวนของหนืดต้องการแรงบิดสูง และยึดบนฝาถังได้สะดวกด้วยหน้าแปลน จึงดูแบบ V เช่น SGM-750V-28 0.75 kW เพลา 28 มม. แนวตั้ง หน้าแปลน ที่ 1:50 ได้ราว 21.9 กก.·ม. ถ้าถังใหญ่หรือของข้นมาก พิจารณา 1.5 kW เพลา 32 มม. ที่ 1:50 ได้ราว 43.7 กก.·ม.

ตัวอย่างนี้เป็นแนวทางทั่วไป งานจริงควรแจ้งรอบที่ต้องการ ลักษณะโหลด และขนาดชิ้นงาน ให้ฝ่ายขายช่วยเลือกรุ่นและอัตราทดอีกครั้ง

ภาพจากผู้ซื้อจริง

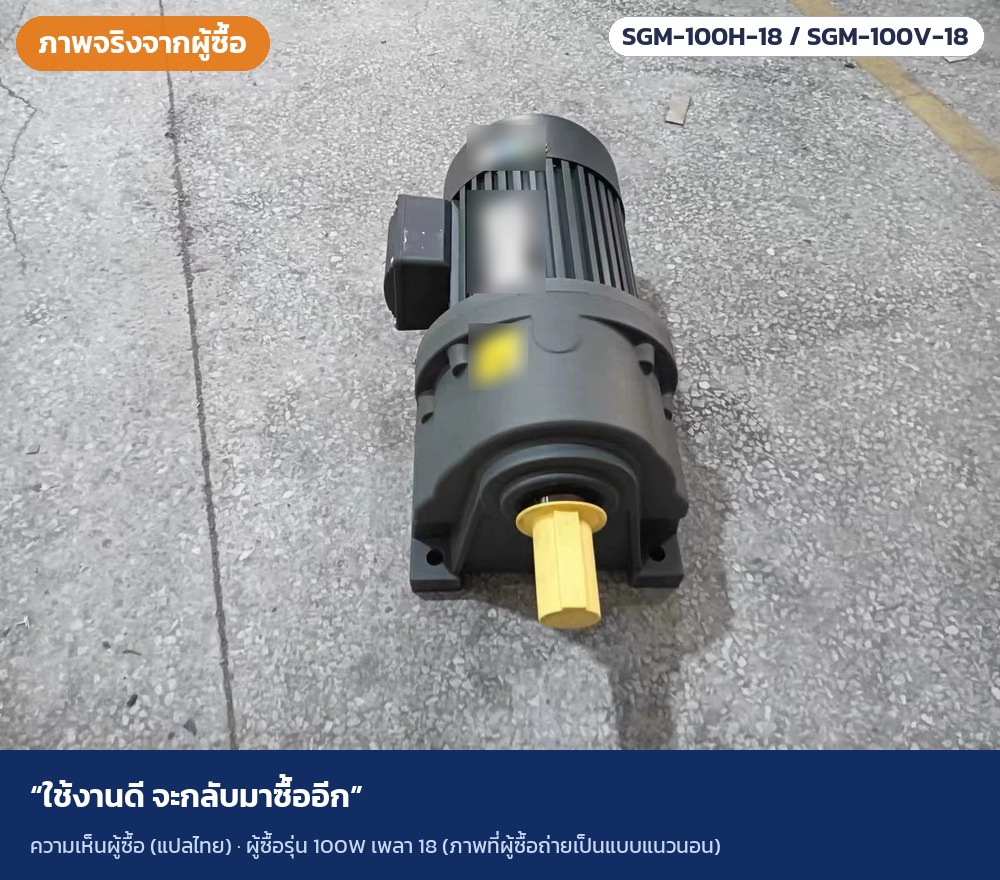

ภาพที่ผู้ซื้อรุ่น 0.1 kW เพลา 18 มม. ถ่ายหลังได้รับของ ให้เห็นขนาดและหน้าตาตัวมอเตอร์จริง

รีวิวจากผู้ซื้อรุ่นนี้ (แปลความ):

• “ติดตั้งใช้งานแล้ว มอเตอร์ไม่ร้อน เสียงเงียบ รอบพอดี ใช้ตัวปรับรอบปรับเร็ว-ช้าได้ พอใจมาก”
• “คุณภาพดีมาก ซื้อซ้ำหลายครั้งแล้ว”
• “ใช้ทน ตัวมอเตอร์หนักแน่น”

เรื่องที่ควรถามฝ่ายขายก่อนสั่ง

บางข้อมูลยังต้องยืนยันเป็นรายกรณี ถ้าสำคัญกับงานของคุณให้สอบถามก่อนสั่ง:

• ช่วงอัตราทดและแบบขนาดของรุ่น 0.75 kW เพลา 32 / 1.1 kW / 1.5 kW เพลา 40 / 2.2 kW เพลา 32 / 3.7 kW เพลา 40
• ชนิดน้ำมันชุดเกียร์
• น้ำหนักสินค้า
• ระยะเวลารอสินค้า

ดูคลิปและคู่มือ

คลิปแนะนำมอเตอร์เกียร์ทดรอบ SGM (ภาพในคลิปเป็นภาพสินค้าจริง ร่วมกับภาพจำลองประกอบ · เสียงบรรยายและบางช็อตสร้างด้วย AI)

• เลือกรุ่นและดูรูปทั้งหมด: มอเตอร์เกียร์ทดรอบ 3 เฟส SGM ทั้ง 28 รุ่น บน 42okok.com

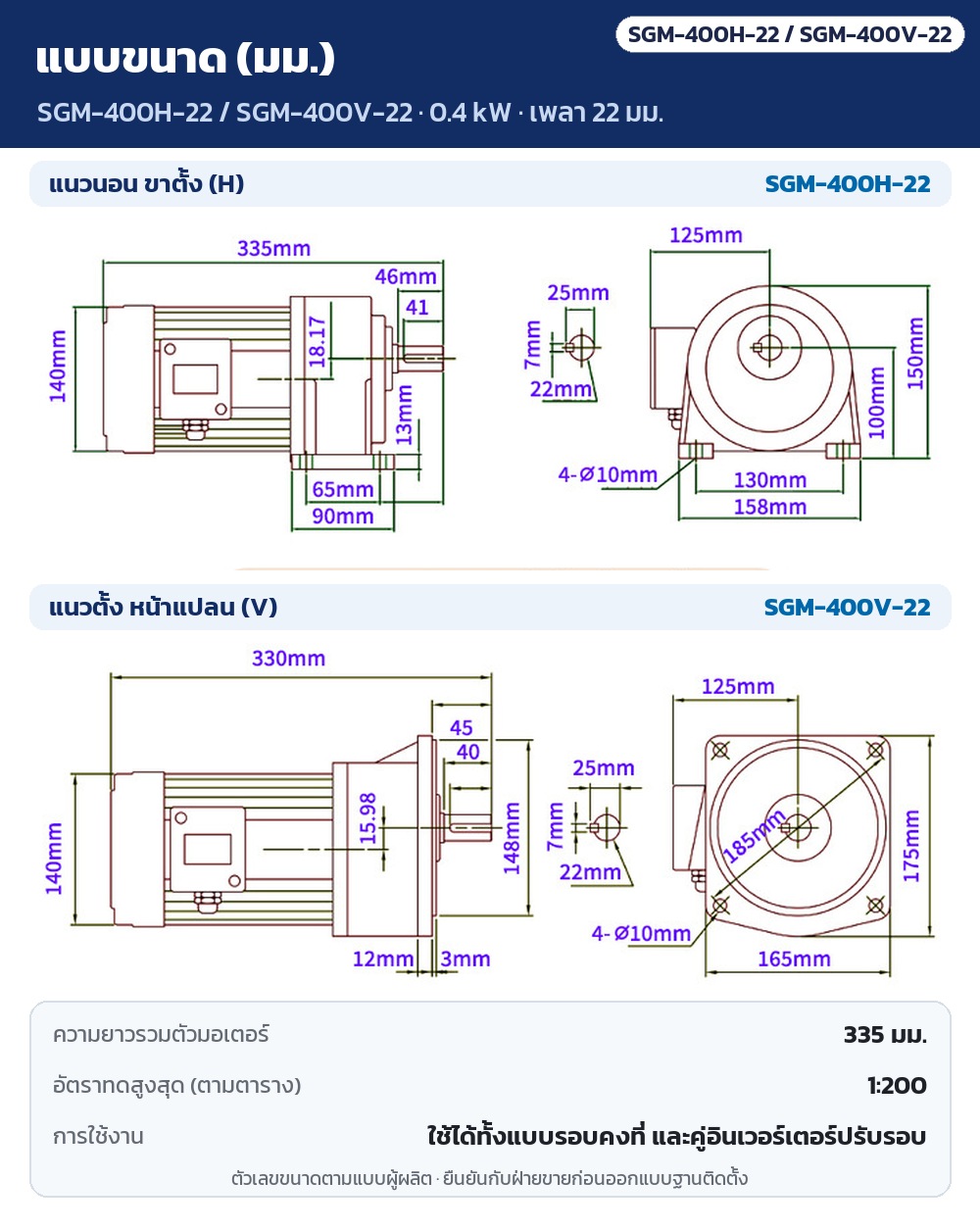

• คู่มือภาษาไทย (ตาราง 28 รุ่น ตารางแรงบิด แบบขนาด วิธีเลือก): เปิดคู่มือมอเตอร์เกียร์ทดรอบ SGM

สั่งซื้อขั้นต่ำ 1 ตัว (เลือกรุ่นใดก็ได้ · แจ้งอัตราทดที่ต้องการตอนสั่ง) · ยังเลือกไม่ได้ แจ้งรอบที่ต้องการและโหลดของงาน ให้ฝ่ายขายช่วยเลือกรุ่น/อัตราทด — ดูหน้าสินค้า SGM
